CERAMIC CROSS FLOW FILTRATION
세라믹 정제설비
다공성 세라믹 필터에 원수를 평행하게 흘려보내는 Cross Flow 방식으로 필터 표면의 오염 축적을 줄이고 안정적인 여과 성능을 유지합니다.
- pH 1~13 범위의 산·알칼리 내화학성
- 최대 90℃ 사용 가능한 내열성
- 건조 상태 보관이 가능한 높은 보존성
- 설정값에 따른 자동 CIP 세정과 전자동 운전
- 배관형 구조로 필터 인양 없이 간편한 유지관리
PRODUCT & TECHNOLOGY
검증된 시스템, 기술력으로 승부합니다
정제, 폭기·교반, 막분리, 방류까지 설비의 원리와 제원, 적용 결과를 구체적으로 안내합니다.
기술자료 기준, 필터 교환 없이 사용 중인 현장에서 세정 후 여과 성능을 유지했습니다.
약품 세정과 린스를 설정값에 따라 진행해 작업 위험과 약품 사용 부담을 줄입니다.
운영화면에서 주요 장치 상태와 공정을 확인하고 설비를 자동 운전합니다.
STANDARD MODEL
세라믹 정제설비 표준 제원
모든 모델의 입력전압은 3상 380V이며, 현장 조건에 따라 구성이 달라질 수 있습니다.
| 모델 | HST-SF-1 | HST-SF-2 | HST-SF-3 |
|---|---|---|---|
| 설비 크기(m) | 3×3.5×2.5 | 4×4×2.5 | 5×4.5×2.5 |
| 중량(ton) | 2 | 3 | 4 |
| 소비전력(kW) | 30 | 60 | 100 |
| 처리용량(㎥/hr) | 1.5~2.5 | 3~5 | 5~8 |
VORTEX AERATOR
볼텍스 에어레이터
에어리프트 작용으로 공기와 주변 액체를 함께 끌어올리고, 원통 내부의 고속회전과 돌기 충돌을 이용해 마이크로버블을 생성합니다. 용존산소 공급과 강력한 교반을 동시에 수행하는 상부주입형 산기장치입니다.
- 미세구멍을 사용하지 않아 원리적으로 막힘이 없는 구조
- 가동부가 없어 고장과 성능 저하를 최소화
- SUS304 용접 구조로 반영구적인 사용을 지향
- 기존 공기배관을 활용해 폭기 운전 중에도 설치 가능
- 낮은 통기저항으로 송풍기 동력 절감을 지원
사용 통기량0.8~1.4㎥/min표준 1.0㎥/min
제품 규격Ø125 × 450mmH통기구 25A
통기저항50~80mmAq사용수심 2.5m 이상
산소전달률35%기술소개서 기재값
DIFFUSER COMPARISON
기존 산기관과의 차이
볼텍스 에어레이터 기술소개서에 수록된 비교 내용을 핵심 운전 관점으로 정리했습니다.
기포 크기
고속 회전과 충돌로 풍부한 마이크로버블을 생성합니다.
막힘 방지
미세기공이 없는 구조로 슬러지에 의한 막힘을 방지합니다.
바닥 교반
에어리프트 양수·교반 작용으로 바닥 퇴적물의 유동화를 돕습니다.
풍량 대응
처리 부하에 맞춰 송풍량을 높여 폭기·교반 능력을 조절할 수 있습니다.
REUSE & DISCHARGE
정화방류·재이용 시스템
원료 전처리와 액비화 공정 이후 세라믹 정제설비, NF·RO 막분리, 소독 공정을 목적 수질에 맞게 연계합니다. 처리수는 현장 여건에 따라 재이용수로 활용하거나 기준에 맞춰 정화방류합니다.
- 전처리·세라믹·NF/RO·소독 공정의 통합 구성
- 처리용량별 HST-RF 표준 모델 운영

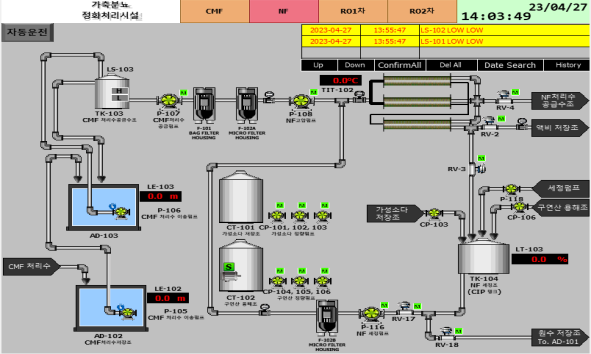

- 운영화면 기반 자동제어와 상태 확인
- 시설 목적과 원수 성상에 맞춘 공정 설계
STANDARD MODEL
정화처리 방류설비 표준 제원
모든 모델의 입력전압은 3상 380V이며, 실제 제원은 설계 조건에 따라 조정됩니다.
| 모델 | HST-RF-1 | HST-RF-2 | HST-RF-3 |
|---|---|---|---|
| 설비 크기(m) | 3×5×2 | 4×5×2 | 5.5×6×2 |
| 중량(ton) | 1.5 | 2 | 3 |
| 소비전력(kW) | 20 | 40 | 70 |
| 처리용량(㎥/day) | 20~30 | 50~60 | 80~90 |
FIELD TEST RESULTS
기술자료 수록 처리수 시험 결과
현장별 원수와 공정 조건이 다르므로 아래 수치는 해당 적용 현장의 시험 결과이며, 모든 현장의 성능을 동일하게 보증하는 값은 아닙니다.
| 항목 | 제주 적용 현장 | 보령 적용 현장 |
|---|---|---|
| BOD (mg/L) | 0.4 | 1.1 |
| SS (mg/L) | 0.8 | 0.4 |
| T-N (mg/L) | 7.699 | 17.3 |
| T-P (mg/L) | 0.108 | 0.001 |

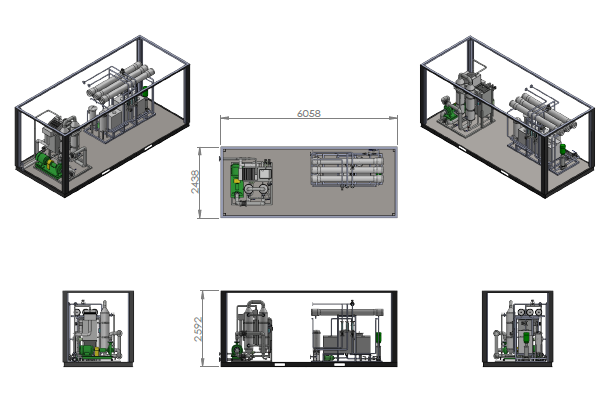

CONTAINERIZED SYSTEM
컨테이너 일체형 설비
세라믹 정제와 NF·RO 막분리 설비를 컨테이너 내부에 일체형으로 구성해 소규모 농가와 제한된 설치공간에 적용할 수 있습니다.
- 별도 건축 부담을 줄이는 가설건축물 방식 적용 가능
- 공장 제작 후 반입해 현장 설치기간 최소화
- 입고 후 1주일 이내 가동을 목표로 구성
- 10톤/일 기준, 최대 20톤/일까지 제작 가능
- 소규모 재이용수 및 정화방류 설비에 적합
맞춤설비 기술 상담 문의
기존 설비 상태와 목표 수질을 확인한 뒤 적합한 공정과 제원을 제안해 드립니다.
